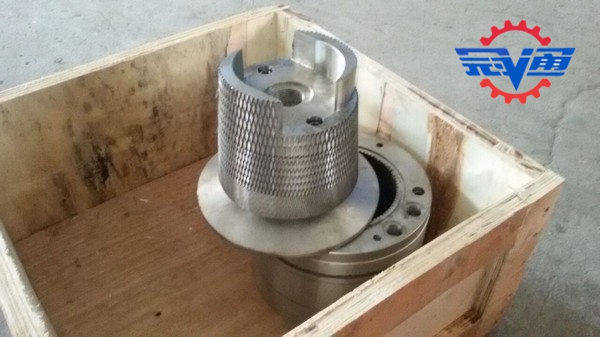

破骨機定轉子(磨頭)拆卸方法
一、逆時針擰下錐形加料斗;
二、逆時針轉動兩個手柄,看能否轉動。如果能轉動就可以將定子連同帶兩個手柄的調整環一起擰下來;
三、如果逆時針轉兩個手柄轉不動,則分如下步驟拆卸:
1、用扳手拆下刻度盤上的三個內六角螺釘及進出水嘴;
2、拿下內六角固定的圓盤;
3、逆時針轉動兩個手柄,將帶兩個手柄的調整環拿下來;
4、會看到有一個圓盤(定子支架),用三個內六方螺絲固定,不要拆卸;
5、卸下軸上的一個反扣螺栓,注意拆時要順時針轉動反扣螺絲,松開后拿出轉子上的圓形壓蓋;
6、用三爪(專用工具,五金商店均有售,型號為8寸)抓住定子支架上的外圓,軸上墊上合適高度的螺母,用三爪中心頂在螺母上,用活動扳手卡在六方處順時針旋轉三爪中心軸,即可將定子從孔中拉出來;
7、拆卸轉子:將轉子上面兩個內六角螺栓松下,將轉子最上邊一級輕敲拿下來。用三爪(11kw用6寸,18.5kw用8寸)中心頂在軸上,三個爪抓在轉子下邊緣,旋轉中心軸即可拆下轉子。
8、如用三爪不能將轉子拔出,則松開電機皮帶,拆下皮帶輪及軸承蓋后從轉子上方將軸向下砸出,令轉子與軸脫開。、
四、裝上新轉子(先裝上鍵——轉子——轉子壓蓋——反扣螺絲);
五、將定子支架與新定子聯接在一起(裝好O型圈),裝好定子;
六、裝上調整環及2個F4白墊,蓋好刻度盤,固定好三個蓋釘及進出水嘴。
